Аксессуары для надувного шкафа-втулка 285 (проходная втулка)

Подробное описание

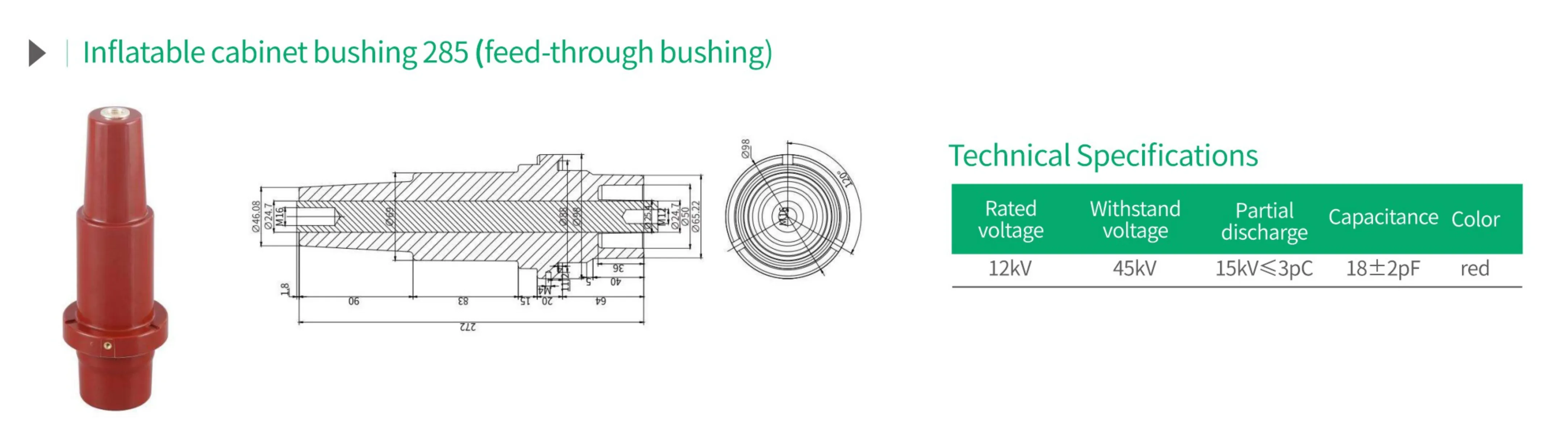

Надувной шкафный ввод 285 (проходной ввод) с номинальным напряжением 12кВ, выдерживаемым напряжением 45кВ, частичным разрядом 15кВ ≤ 3пКл, емкостью 18±2пФ, красного цвета.

Технические характеристики

Технические характеристики данного изделия надувные аксессуары для шкафов определяют его электрические параметры для применения в газоизолированных распределительных устройствах. Номинальное напряжение 12 кВ и испытательное напряжение 45 кВ устанавливают диэлектрическую прочность данного надувного изолятора для шкафов 285 (проходной изолятор), а уровень частичных разрядов 15 кВ ≤ 3 пКл гарантирует высокое качество изоляции с минимальными внутренними дефектами. Значение ёмкости 18 ± 2 пФ способствует равномерному распределению электрического поля вдоль поверхности изолятора. Данный надувной изолятор для шкафов 285 (проходной изолятор) оснащён корпусом красного цвета, который облегчает идентификацию фаз в многофазных сборках распределительных устройств. Будучи сертифицированным изоляционным компонентом распределительного устройства, данное изделие надувные аксессуары для шкафов специально разработано для установки в надувных шкафах, обеспечивая надёжную проходную электрическую изоляцию между кабельными оконечными устройствами и отсеками распределительных устройств. Проходная конфигурация данного надувного изолятора для шкафов 285 (проходной изолятор) позволяет осуществлять прямую прокладку кабеля через стенку шкафа. Каждый изоляционный компонент распределительного устройства проходит регулярные испытания на частичные разряды и проверку ёмкости для подтверждения соответствия. Правильная установка данного изделия надувные аксессуары для шкафов как изоляционного компонента распределительного устройства обеспечивает долгосрочную надёжность в распределительных сетях класса 12 кВ.

Номинальное напряжение	Выдерживаемое напряжение	Частичный разряд	Емкость	Цвет
12кВ	45кВ	15 кВ ≤ 3 шт.	18 ± 2пФ	красный
