Subestación preinstalada (estadounidense),ZGS13-630/12

1. totalmente aislado, totalmente sellado, mantenimiento gratuito, garantía de seguridad personal confiable;
Estructura 2.Compact, el volumen es solo 1/3-1/5 del tipo europeo con la misma capacidad: la altura es solo 1,5, no bloqueando la vista;
3. utiliza la estructura de sub-caja para evitar la contaminación del aceite en el buzón del transformador;
4. El lado de alta tensión utiliza una gama completa de protección de fusible doble, lo que reduce en gran medida los costos;
5. Se puede usar en la red de bucle y también en el terminal, y la cabeza del cable es urgentemente enchufable bajo la corriente de carga de 200A;
6.La caja adopta tablero compuesto de doble capa de tipo panal, con las funciones de aislamiento térmico y disipación curativa, y la tecnología es la última patente desarrollada por la compañía.
7. El lado de baja tensión se puede instalar controlador de baja tensión, cuando hay una tensión anormal en el sistema, el lado de baja tensión se puede eliminar rápidamente;
8.El interruptor de interrupción de carga sumergido en aceite o el interruptor de interrupción de carga SF6 en el lado de alta presión se puede actualizar automáticamente para sentar las bases de la automatización de la red de distribución.

Las especificaciones técnicas de esta subestación preinstalada americana definen sus parámetros eléctricos y características mecánicas para aplicaciones de distribución compacta. El transformador montado en pedestal ZGS13-630/12 presenta un diseño totalmente aislado, totalmente sellado y sin mantenimiento que garantiza de forma fiable la seguridad personal. Esta subestación compacta 10/0,4 kV ofrece una estructura compacta con un volumen de solo 1/3 a 1/5 del tipo europeo con la misma capacidad, y una altura de solo 1,5 metros sin bloquear las líneas de visión. La subestación preinstalada americana utiliza una estructura de subcompartimentos para evitar la contaminación por aceite en el compartimento del transformador. El transformador montado en pedestal ZGS13-630/12 emplea protección de doble fusible de rango completo en el lado de alta tensión, reduciendo significativamente los costes. Esta subestación compacta 10/0,4 kV puede utilizarse tanto en configuraciones de red en anillo como en terminal, con cabezales de cable conectables en emergencia bajo corriente de carga de 200 A. La subestación preinstalada americana cuenta con un panel compuesto de doble capa tipo panal con funciones de aislamiento térmico y disipación de calor. El transformador montado en pedestal ZGS13-630/12 puede equiparse con un controlador de subtensión en el lado de baja tensión. Cada subestación compacta 10/0,4 kV está clasificada a 10/0,4 kV con un rango de capacidad de 150-1600 kVA.

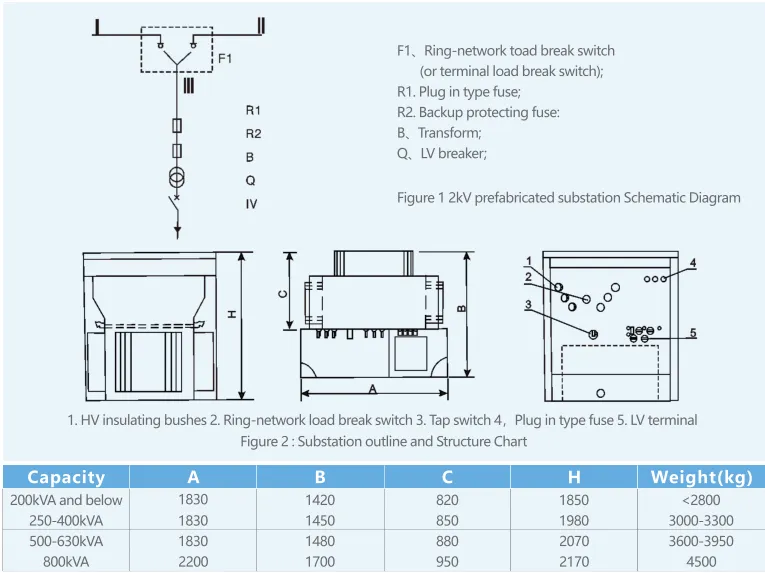

Apéndice 1:Programa típico HV
