Transformadores de distribución de doble bobinado 20kv trifásicos de serie con cambiador de grifo fuera del circuito,S11-M

Adopta software de diseño electromagnético avanzado y cumple con las normas IEC60076, GB1094, GB / T6451, GB / T25289-2010. Sin tal dispositivo como conservador, respirador de aire-. Por lo tanto, asegura que el aceite del transformador no esté en contacto con el aire, mejorando la capacidad de oxidación del aceite del transformador y retrasando su envejecimiento. El núcleo está hecho de chapa de acero de silicio orientada al gramo laminada en frío de alta calidad, con junta de mitra de estructura laminada, para reducir las pérdidas sin carga y la corriente sin carga. El tanque es un tipo ondulado, las aletas onduladas pueden hincharse y encogerse con el cambio de aceite de transformador, de modo que la presión se pueda mantener dentro del tanque, aumentar su fiabilidad y capacidad anticorrosión. La bobina del transformador de distribución, enrollada por conductores envueltos esmaltados de alta intensidad con un buen equilibrio de Ampere-Turn y una estructura de aislamiento razonable, tiene una fuerte capacidad de resistencia al circuito de zapatos. El transformador de distribución adopta la estructura libre de desembarco con partes de material de sellado hechas de caucho acrílico de alta calidad, puede prevenir eficazmente el envejecimiento ligero y el envejecimiento térmico.

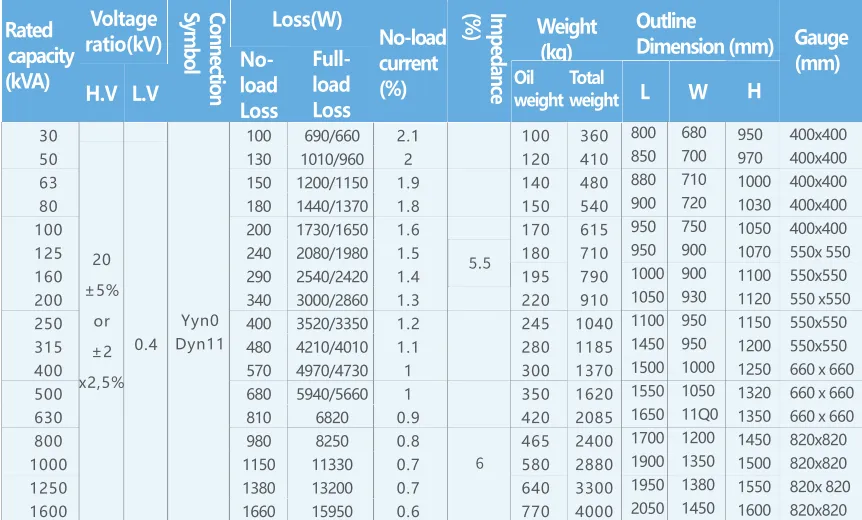

Las especificaciones técnicas de este transformador de distribución de 20 kV definen sus parámetros eléctricos y mecánicos para redes de distribución de media tensión. El modelo S11-M Double Winding Transformer utiliza software avanzado de diseño electromagnético y cumple con las normas IEC60076, GB1094, GB/T6451 y GB/T25289-2010. Este transformador con cambiador de derivaciones sin excitación está diseñado sin conservador ni respirador de aire, lo que garantiza que el aceite del transformador no esté en contacto con el aire, mejorando la capacidad de oxidación del aceite y retrasando su envejecimiento. El núcleo de este transformador de distribución de 20 kV está fabricado con acero al silicio de grano orientado laminado en frío de alta calidad, con estructura laminada y junta a inglete, reduciendo las pérdidas en vacío y la corriente de vacío. El tanque corrugado de este S11-M Double Winding Transformer permite que las aletas corrugadas se expandan y contraigan con los cambios de aceite, manteniendo la presión interna y mejorando la fiabilidad y resistencia a la corrosión. La bobina de este transformador con cambiador de derivaciones sin excitación utiliza conductores esmaltados de alta resistencia con excelente equilibrio de amperios-vueltas y estructura de aislamiento racional, proporcionando una alta capacidad de soporte frente a cortocircuitos. Cada transformador de distribución de 20 kV se somete a pruebas rutinarias para verificar el cumplimiento, asegurando una fiabilidad a largo plazo en sistemas de distribución de clase 20 kV.
